# activiti7-util
#### 介绍
activiti7封装
# 什么是工作流以及工作流有什么用

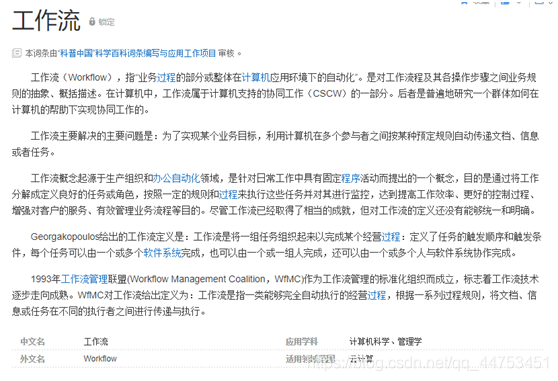

先来贴张图：
（该图来自百度百科，如有侵权，望及时告知）
是不是很抽象，不是很好理解？用简单的话说一下就是按照一定的规则绘制流程图，将这个流程图交给特定的引擎，由这个引擎来帮助我们推进流程的进行，而在这里我们这个引擎便是activiti。

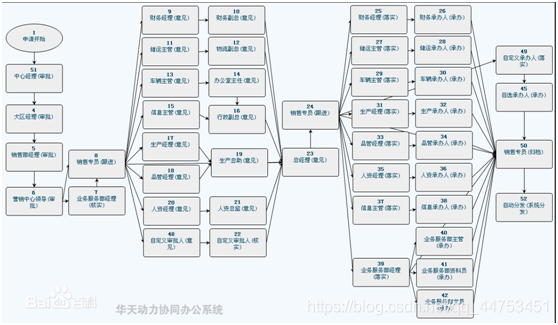

此时你可能还没有理解工作流有什么用，因为第一时间想到的流程可能是请假或报销流程，并没有那么复杂，我们直接看张图，体会一下：
（上图来自百度百科，如有侵权，望及时告知）
现在你们可以想想要如何实现这个业务流程。如果用常规的方法来实现的话，可能会有许多if和同种不同类的sql，在完成一个任务之前还得及时监控之前要完成的任务是否都已完成，流程控制的代码会隐式地存在于业务代码中，当有一个地方要修改，可能会连带起很多地方都要修改。而工作流的引用，在一定程度上可以将流程的推进和业务逻辑解耦，你在绘制流程图的时候设定你的流程和部分跳转条件，然后将其交给activiti管理，之后只需在代码中及时推进流程的进行就可以了。
# 如何画流程图
在画流程图之前，首先要安装插件，idea是actiBPM，eclipse我不知道，安装的方法可以到网上去找，这里就不说了。

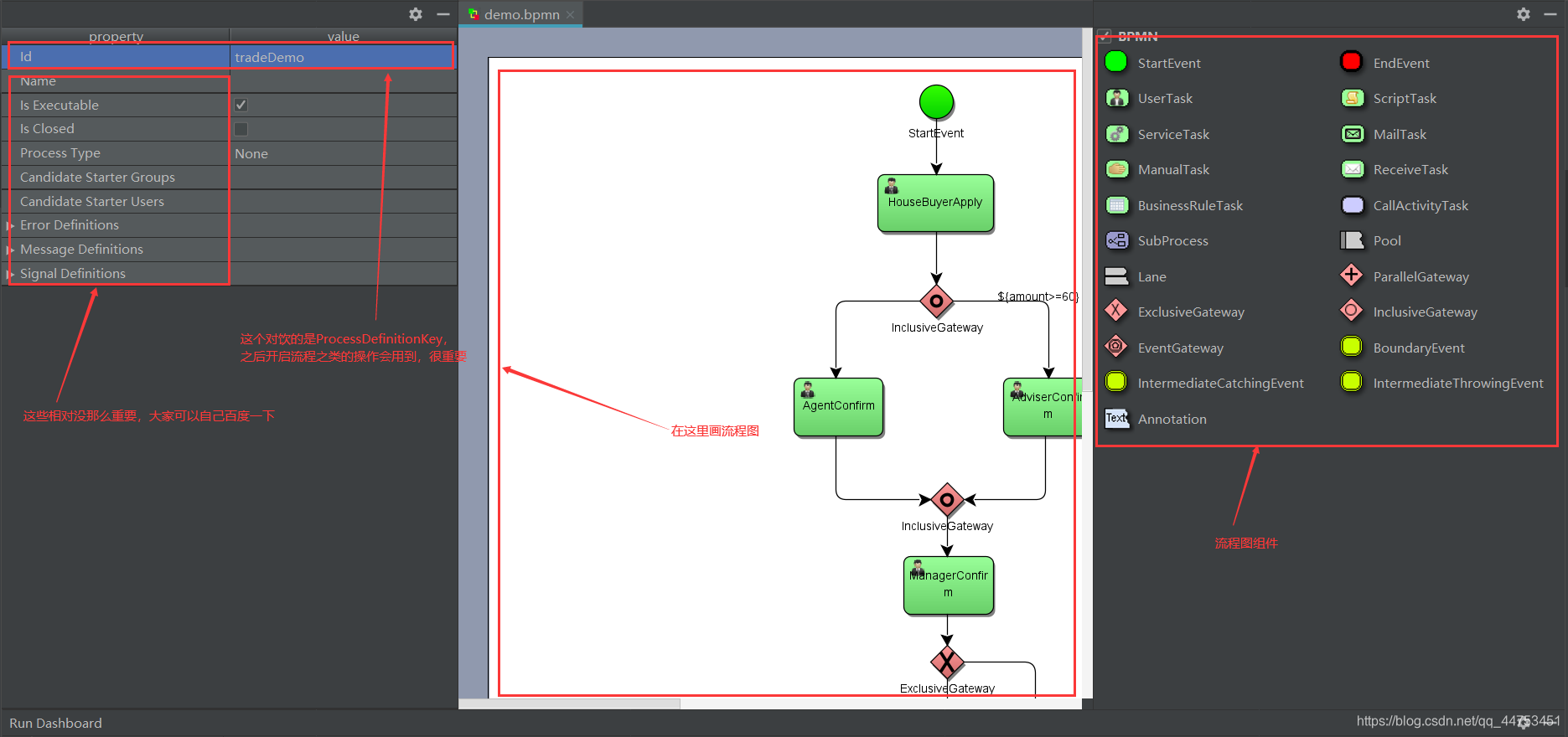

接下来新建一个bpmn文件demo2.bpmn，我们来大体看一下结构：
我们首先来了解一下，一个.bpmn文件到底意味着什么。一个.bpmn文件在某种意义上可以看成一个流程定义（ProcessDefinition），而activiti对流程的控制完全是按照这个来走的。后面会有具体说明，这里先继续介绍怎么画流程图。
## 开始与结束事件

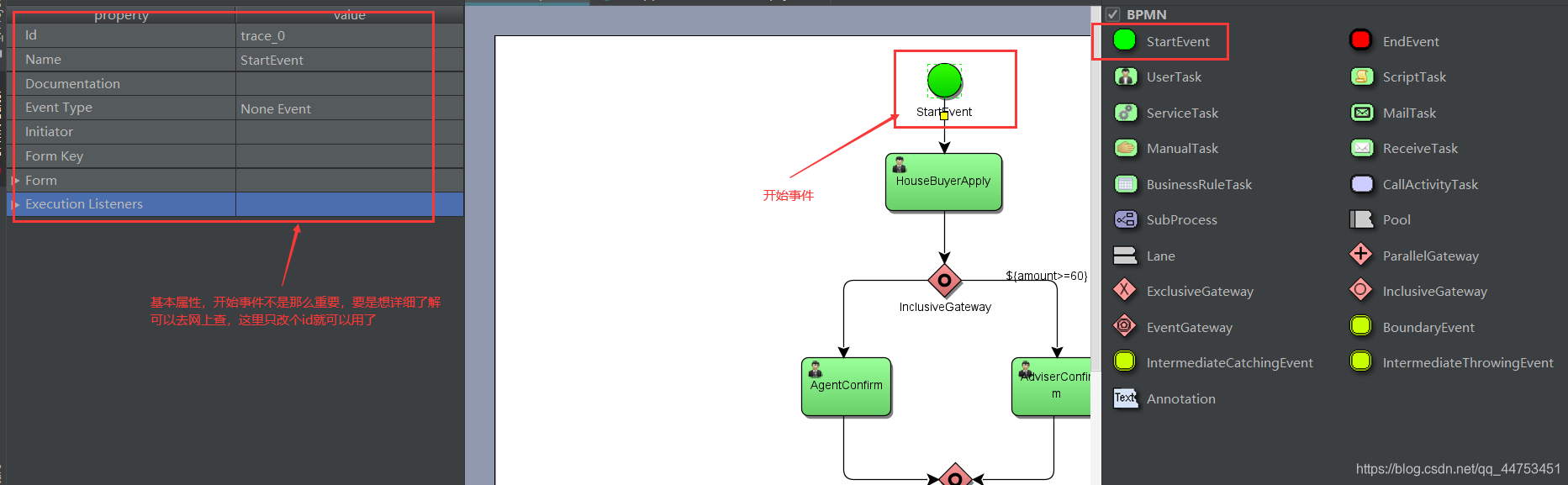

开始事件：

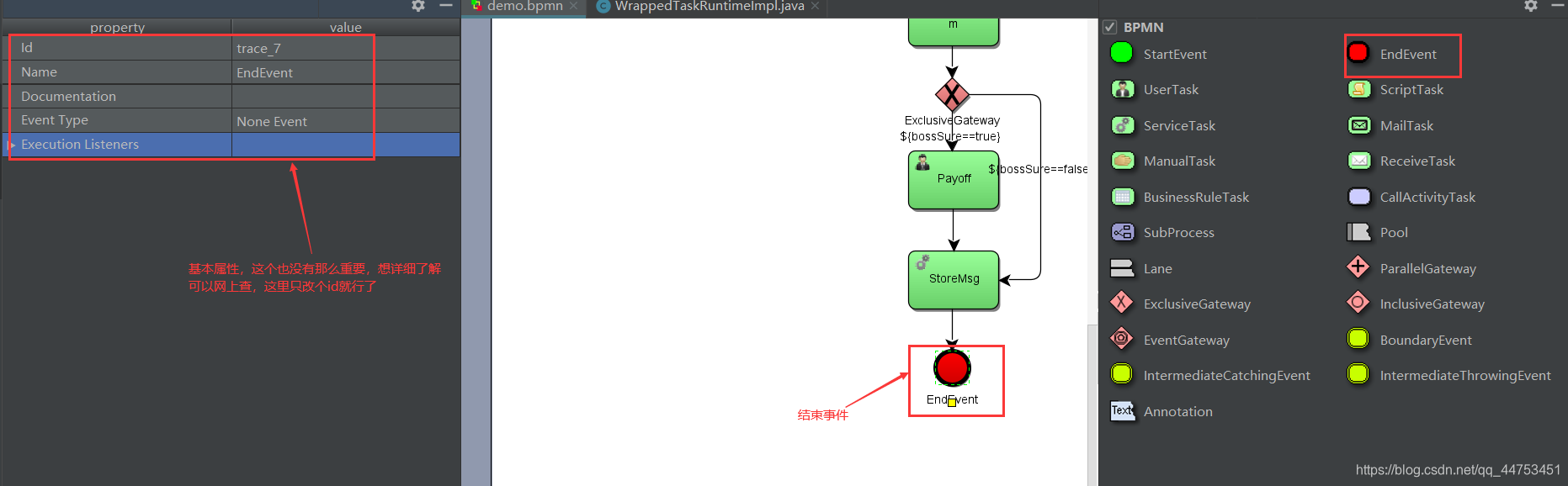

结束事件：
## 任务
**UserTask**：这个任务是交给用户完成的，需要在业务逻辑代码中手动推进任务进行
设置用户与用户组：
注意idea的actiBPM最后一次更新是在14年，所以现在的idea可能不是很支持这个插件，可能出现各种各样的问题，比如修改了用户组，但没有保存也不会显示，这里没关系，只要保证.xml文件没有问题就可以了，所以下面用户组的设置我会从xml这向大家展示，首先将后缀名改为.xml，然后找到相应的userTask，添加如图的内容就行了：

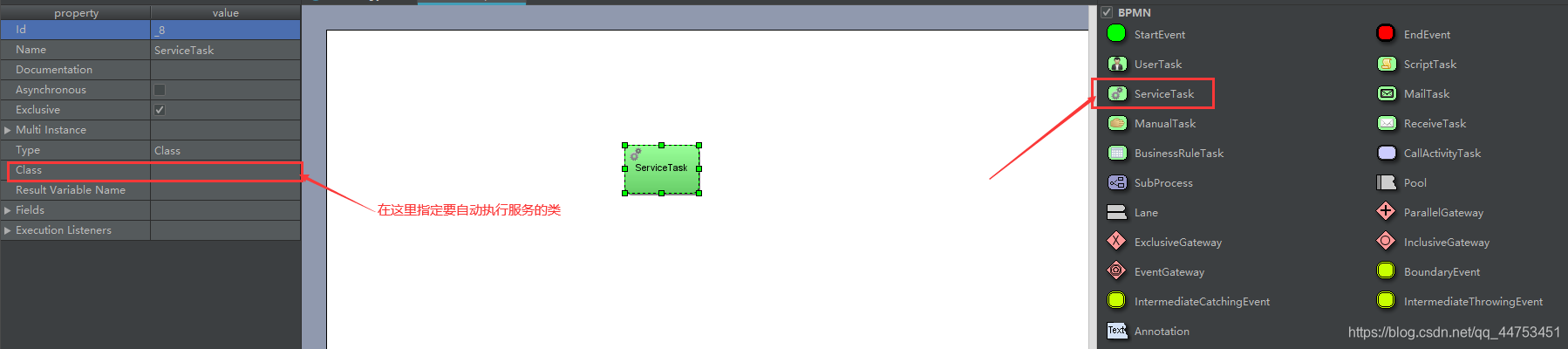

**ServiceTask**：交给系统自动执行的任务，不需要我们手动推进
指定的类：
剩下的任务类型在这里就不讲了，需要的话可以百度一下
## 网关

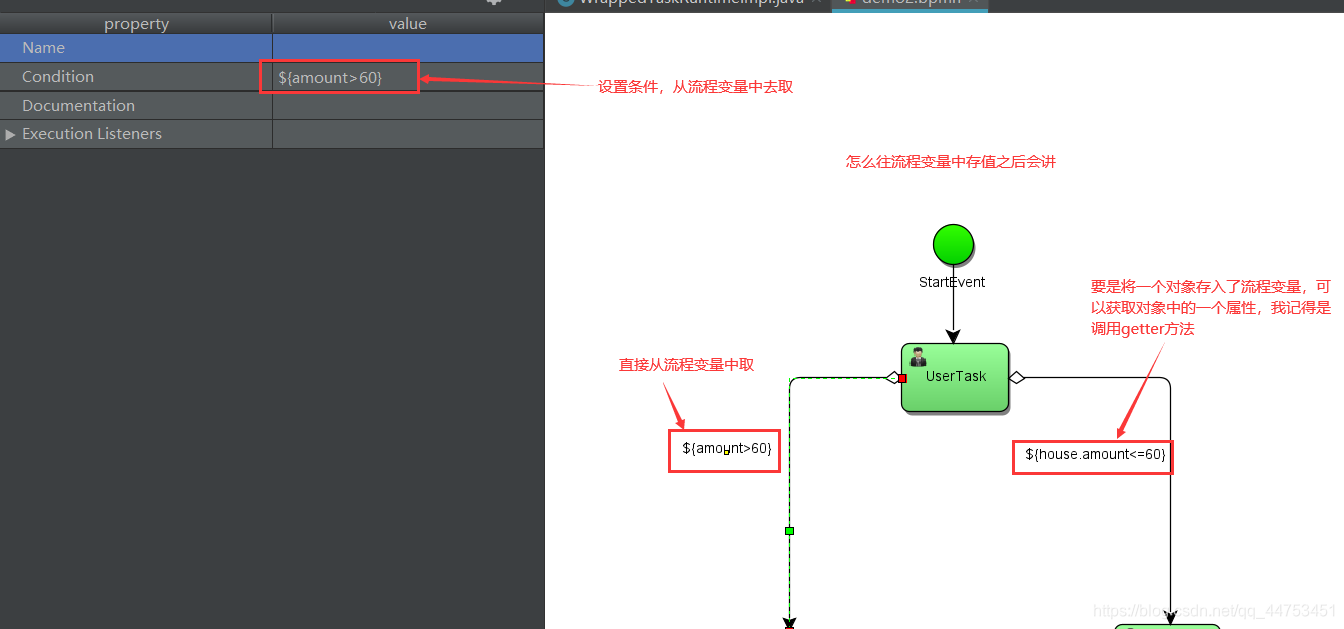

首先我们要知道两个任务之间的连线上是可以设定条件的：
哪个条件满足了就往哪走，但是在不使用网关的情况下，要是满足了多个条件会怎么样你们可以自己试试，我印象中会报错，这个时候就要用网关了。
这里主要介绍三个网关，最后的事件网关用得少，就没必要讲了：

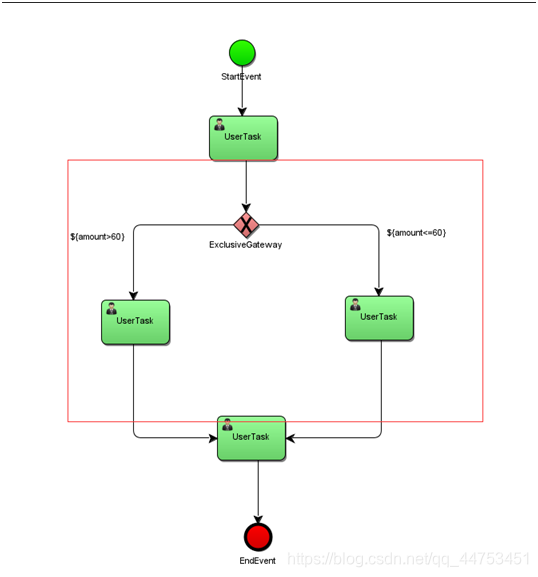

1、 互斥网关（ExclusiveGateway）：
互斥网关的分支只能找一个符合条件的走，要是有多个分支符合条件，找id小的走。（但既然用了互斥网关，应该就会保证条件没有重合的部分了）

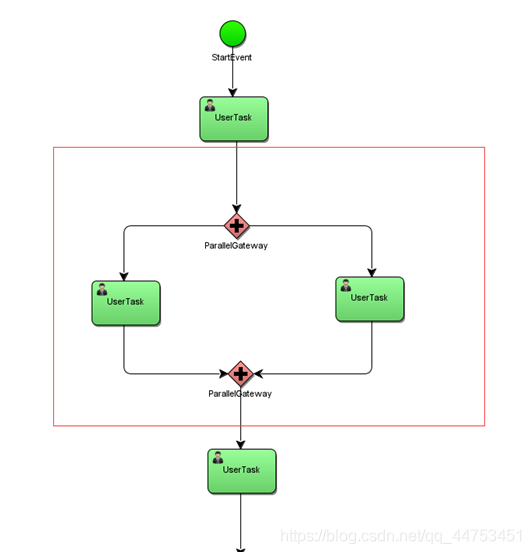

2、 并行网关（ParallelGateway）：
简单来说就是到这会分叉，当这并行的多个任务都完成后才会继续推进。但要注意，并行网关不会识别条件，只要是并行网关的分支，都会执行。

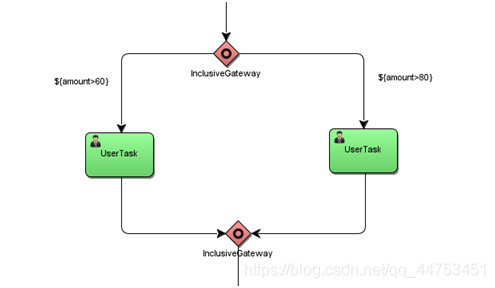

3、 包容网关（InclusiveGateway）：
可以看做是并行网关和互斥网关的结合体，满足条件的就走，当所有满足条件的任务都完成后，流程才会继续推进。
这里只是简单介绍一下，想要深入了解可以百度一下。
# 引入maven依赖以及设置配置文件
maven：
```
org.activiti
activiti-engine
7.0.0.Beta2
```
创建activiti.cfg.xml：
```
```
运行下面的代码，也就是获取activiti的引擎后，activiti会自动帮我们创建25张表，而这25张表是activiti帮我们管理流程的基础：
```
@Test
public void test1() {
ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration
.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
ProcessEngine processEngine = processEngineConfiguration.buildProcessEngine();
}
```
这里简单介绍下比较重要的几张表：
这里不详细介绍了，要是想具体了解可以自行百度。
但要注意的是，不同版本的activiti创建表的数量和意义也不是完全相同的，就像activiti6是创建28张表，因为activiti6比7多了identityService，而springboot对activiti7的starter去除了用户表，强耦合了spring security，所以少了几张用户表。（当然别的表也不完全相同）
# 流程的部署、查询和推进
## 流程的部署
首先，我们可以通过JBoss jBPM来通过.xml文件导出个.png文件，在部署.bpmn文件的时候可以顺便也部署上.png文件，之后可以导出.png文件来看看流程图是什么样的，当然，这个.png文件不是必须的。

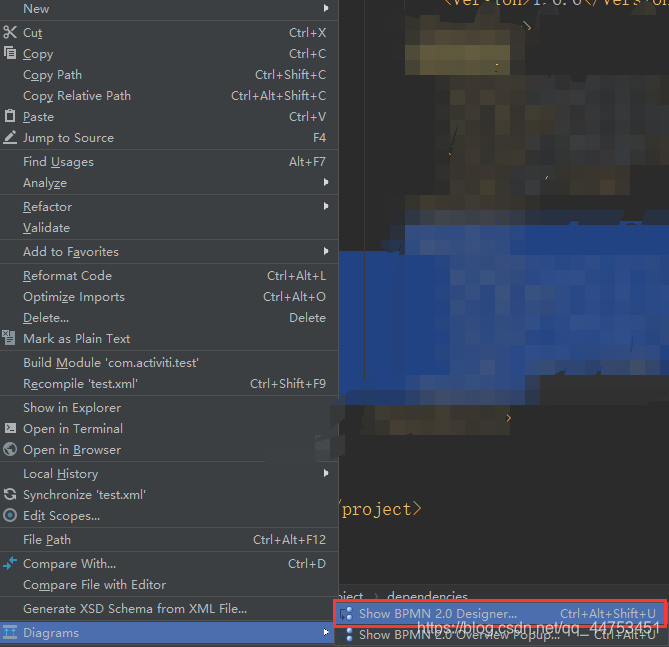

先将.bpmn文件后缀改为.xml，然后选中右键：

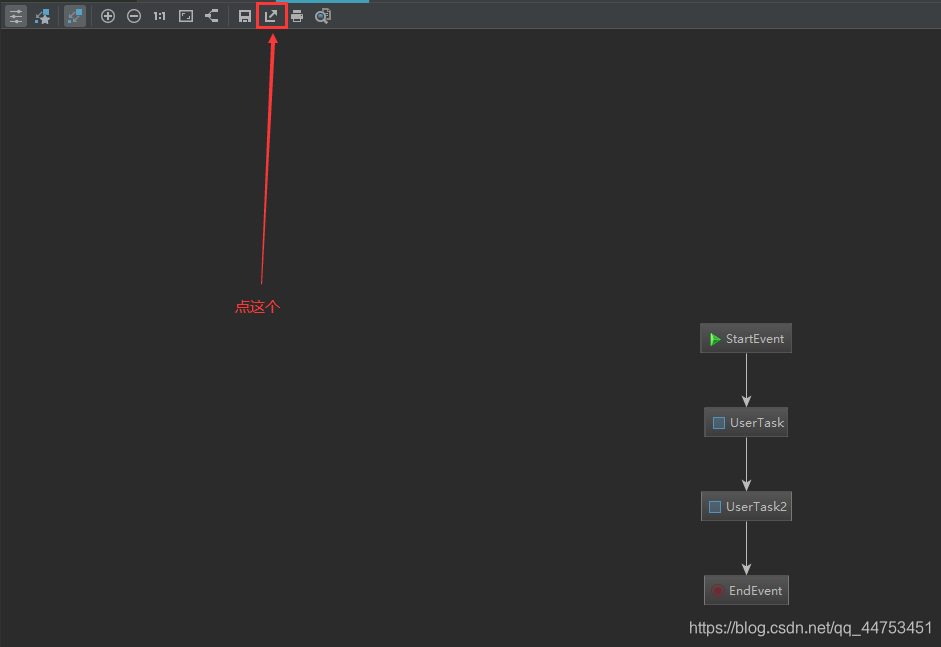

然后就可以导出png文件到指定文件夹了
我们来了解下activiti提供的几个接口：
RepositoryService -> 操作流程定义、部署流程定义
RuntimeService -> 开启流程，操作流程实例
TaskService -> 操作任务
HistoryService -> 操作历史记录
当然是不止这几个的，但是知道这几个入门还是够的。
言归正传，回到部署：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
// 直接部署
Deployment deployment = repositoryService.createDeployment()
.addClasspathResource("processes/xxx.bpmn")
.addClasspathResource("processes/xxx.png")
.deploy();
```
这个ProcessEngines.getDefaultProcessEngine()，是当你按照一定的命名规则编写配置文件的时候，会默认加载该文件。默认格式比着上面的activiti.cfg.xml写就行，文件名和beanId不要变就行。
文件放在：
processes中，当然，也可以自己找存放的路径
也可以通过zip文件部署：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
// zip压缩文件部署
InputStream is = ActivitiDeployment.class.getClassLoader().getResourceAsStream("processes/xxx.zip");
ZipInputStream zipInputStream = new ZipInputStream(is);
Deployment deployment = repositoryService.createDeployment()
.addZipInputStream(zipInputStream)
.deploy();
```
然后看数据库中的三张表：
1.act_ge_bytearray
2.act_re_procdef (存放流程定义（ProcessDefinition）)
3.act_re_deployment
这里讲的比较细，在之后对数据库的讲解会少一些。
到此，流程的部署就完成了。
## 开始一个流程实例
首先来看几个关键词：
ProcessDefinition是流程定义，可以看做为java中的类，是流程的抽象；
每开始一个流程，都会通过流程定义来创建一个流程实例（ProcessInstance），可以看成对象。
**一个流程定义对应一个key和一个id，可以通过他们来开启一个流程实例**，而key就是我们画图时设置的id（这里有点混乱），而id是部署之后才有的。

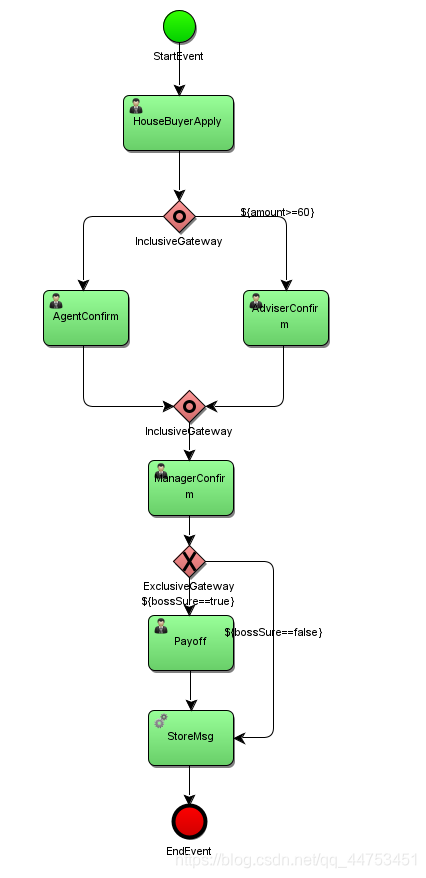

先来看看我用来展示的流程图：
现在我们来开启一个流程实例：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RuntimeService runtimeService = processEngine.getRuntimeService();
Map map = new HashMap<>();
map.put("amount",60F);
map.put("memberStart","xxx");
// 这个key是画流程图时设置的id
ProcessInstance processInstance = runtimeService
.startProcessInstanceByKey("tradeDemo","businessKey",map)
//.startProcessInstanceById("tradeDemo:1:2503","businessKey",map)
;
```
在这里我们看到，可以通过key和id来开启一个流程实例。在这里有必要讲一下这里的businessKey和map。
首先我们得了解，数据库的25张表仅仅是管理流程进行的，而我们的数据还是得存在我们自己的表中的。我们通常可以通过两种方式关联，一是将我们的数据作为流程变量存到这25张表中，也就是参数中的map，k-v就是对应一个个的流程变量，但不推荐这么做，流程变量最好只放推动流程必须的变量，比如线上的条件，还记得之前设定的el表达式吗（在画流程图时设定的用户、线上的条件之类的），${xxx}对应的数据就是我们添加的k-v键值对中的数据，k对应的表达式中的xxx。另一个方法就是通过businessKey，我们可以把我们某条数据的id绑定到一个流程实例上（ProcessInstance），简单来说就是个外键。
当然，流程变量也分全局和局部的，全局的流程变量的作用域是一个流程实例，而局部的流程变量的作用域是一个任务（task）。这里的map设置的是全局的。之后会说怎么设置局部的流程变量，虽然这个用的不多。
开启一个流程实例后，我们来看看数据库的几张表：
1、act_ru_task
现在就出现了第一个任务，看到NAME_是HouseBuyerApply，也就是流程图开始事件后的第一个用户任务。
2、act_ru_variable
这张表存了我们的流程变量，但注意，序列化的数据会被放在act_ge_bytearray中：
部分类型的数据和对象会被序列化后存入到这张表中。**要注意，要想把一个对象存入流程变量，需将其序列化，所以对应的类要实现序列化的接口。**
3、act_ru_execution
这个execution和流程实例的关系大家可以去百度一下，这里就不详细解释了。
其他的表其实也会有变化，但这里也不详细一一解释了，可以在测试的时候看看具体是有哪些表发生了变化，看一下表名和字段名也能大概了解是怎么回事。
## 各种查询
首先是查询流程定义：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
List definitions = repositoryService
.createProcessDefinitionQuery()
.processDefinitionKeys(new HashSet<>())
.processDefinitionIds(new HashSet<>())
.list();
```
查询流程实例：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RuntimeService runtimeService = processEngine.getRuntimeService();
List instances = runtimeService
.createProcessInstanceQuery()
.processInstanceBusinessKey("businessKey")
.processInstanceId("")
.processDefinitionKey("")
.list();
```
查询任务：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
TaskService taskService = processEngine.getTaskService();
List tasks = taskService.createTaskQuery()
.processDefinitionKey("tradeDemo")
.taskAssignee("xxx")
.taskCandidateGroup("manager")
.list();
```
查询历史信息：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
HistoryService historyService = processEngine.getHistoryService();
List instances = historyService.createHistoricTaskInstanceQuery()
.processDefinitionKey("")
.processDefinitionId("")
.list();
```
到此就不再多举例了，大家应该也看出规律了，都是采用的调用链的方式设置条件查询，实际上可用的条件非常多，大家可以自己看一下。甚至可以通过businessKey来查询一个流程实例。
而返回的数据的属性我也就不展示了，大家可以自己看看，也是非常多的。
历史查询也不是只能查任务，还可以查很多别的不同的数据。
## 完成任务
直接上代码：
```
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
TaskService taskService = processEngine.getTaskService();
//完成任务
taskService.complete("taskId");
//在任务执行过程中添加全局流程变量
taskService.setVariables("taskId",new HashMap<>());
//在任务执行过程中添加局部流程变量
taskService.setVariablesLocal("taskId",new HashMap<>());
//绑定执行人
taskService.claim("taskId","用户的id或姓名");
```
要注意，activiti这几个service不会在完成任务时判断权限，你只要用了complete，不管你现在操作的用户是谁，这个任务都会被完成，所以要是想管理权限，要自己再封装一层，比如在执行某任务前，先判断当前用户是不是该任务绑定的执行人，如果不是，就不让执行。
不用管上面taskService调用方法的顺序，只是展示一下taskService除了完成任务还能干些什么（比如绑定执行人、设定流程变量等），完成任务肯定不是按照上面的顺序来的。
到此，基本的操作就结束了
# Spring Boot整合
整合的时候你的springboot的版本要和activiti版本相对应，不然可能会出一些奇怪的问题。具体是怎么对应的这里我就不说了。
不过如果你要整合activiti7的springboot starter包，要注意这个包是耦合了Spring Security的，如果你没有配置Spring Security，在没登录的情况下会调用不了接口。
但这个starter也提供了几个runtime接口，耦合了security，简化了操作，这里我就不解释怎么使用了，都是大同小异的。
**注意！！！**
***所以如果你不想整合security，那就可以不用starter，直接用引擎，我暂时就是这样使用的，也就是我上面给出的坐标那种类型的。要是用了starter，可以在.yml文件中配置activiti的一些属性，但没用starter的话就不行，得自己引入bean配置。但注意，在springboot项目中不使用starter而直接使用activiti引擎的包，可能会出什么问题也说不定，我这里只是提供一种绕过security的思路，具体在之后会遇到什么问题我是不敢保证的，要是你们要整合到实际的项目，还想使用这种方法来绕过security的话，一定要做充分的测试来预防出现别的问题。要是出现什么问题，可能是不好解决甚至是不能解决的，所以使用这个方法要慎重，这里代码仅供学习使用。***
这里贴个配置类：
```
@Configuration
public class ActivitiConfig {
@Autowired
private DataSource dataSource;
@Bean
public StandaloneProcessEngineConfiguration processEngineConfiguration(){
StandaloneProcessEngineConfiguration configuration = new StandaloneProcessEngineConfiguration();
configuration.setDataSource(dataSource);
configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
configuration.setAsyncExecutorActivate(false);
return configuration;
}
@Bean
public ProcessEngine processEngine(){
return processEngineConfiguration().buildProcessEngine();
}
@Bean
public RepositoryService repositoryService(ProcessEngine processEngine){
return processEngine.getRepositoryService();
}
@Bean
public RuntimeService runtimeService(ProcessEngine processEngine){
return processEngine.getRuntimeService();
}
@Bean
public TaskService taskService(ProcessEngine processEngine){
return processEngine.getTaskService();
}
}
```
# 总结
**到这里就结束了，这里说的只是比较简单的问题，只看这个肯定是不够的，我写这篇博客的目的本来就是复习一下，然后分享下经验，给大家提供一点思路，这篇博客可以当一个学习目录用，你们可以自行百度来加深深度和纠正错误。因为我学习activiti也没几天，不敢保证所有的内容都是完全正确的，部分理解也可能不正确，部分解释也可能不合理，这里就靠你们自己在广泛搜索的过程中纠正了，而我之前在图片中说什么什么不重要并不是说真的不重要，只是说我觉得在初步学习的时候不是那么用得到。所以这里只推荐用作学习目录和大体了解，要是想深入学习，还是得找别的资料。要是有什么错误，可以评论一下，我再修改，谢谢观看。
